太極反應釜手動取樣系統（MANUAL SAMPLING SYSTEM FOR REACTORS）為防腐手動取樣裝置。取樣物料接觸各部件均采用里襯PFA、襯氟材質，達到防腐目的；四氟吸料管配套插入管（襯氟/搪玻璃材質）浸于釜內料液以下，增加其過程的穩定性。通過抽真空將物料在系統中安全、快捷取樣。

特別提示：取樣時反應釜內嚴禁超壓、超溫在線取樣！

太極反應釜手動取樣器的安裝及取樣步驟：

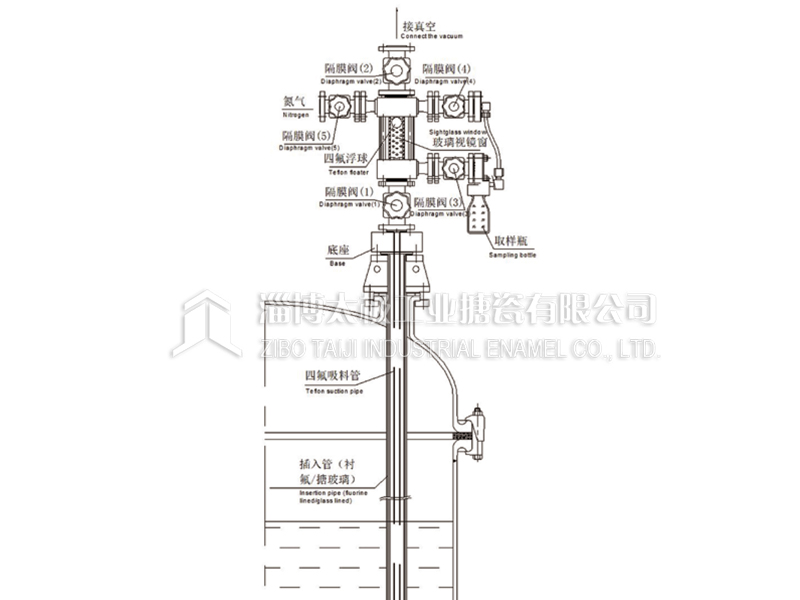

主機安裝步驟：
1.將(插入管)安裝到反應釜相應管口上，緊固螺栓。
2.將取樣系統下端(底座)與(隔膜閥1)拆分，將(底座)安裝到(插入管)上端。
3.將四氟外翻邊(吸料管)裝入(底座)內腔，四氟(吸料管)外翻邊處于(閥座)密封面處吻合。
4.將其余取樣系統主體與其連接緊固，保證(底座)密封處壓緊、無泄漏。
備注：連接設備小口管徑時可取消底座部件。

系統取樣步驟：
1.取樣前確認、檢查：
a：所有隔膜閥處于關閉狀態。
b：取樣系統內、外無殘余物，視鏡無破損。真空系統與對應真空接口相連并確保密封無泄漏。

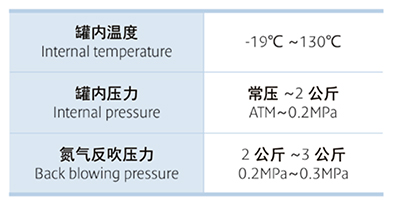

c：反吹用0.2~0.3MPa氮氣氣源。
d：備用150/250mL硼硅玻璃取樣瓶1支。

2.吸料：
a：打開（隔膜閥1）。
b：適時打開（隔膜閥2）。
c：觀察（視鏡）。   浮球緩慢上升，充滿視鏡窗。
d：關閉（隔膜閥1、隔膜閥2）。

3.取樣：
a：打開（隔膜閥3）。
b：打開（隔膜閥4）。 觀察取樣瓶量劑。
c：關閉（隔膜閥3、隔膜閥4）。
d：取下（取樣瓶）密封瓶口——裝入（備用取樣瓶）。
e：打開（隔膜閥1）——打開（隔膜閥5）——打開（隔膜閥3、隔膜閥4）。氮氣將系統內殘余物料反吹釜內。
f：關閉（隔膜閥1、隔膜閥3、隔膜閥4、隔膜閥5）。
g：取樣結束。

反應釜帶手動取樣系統清洗過程說明：
在進行整個反應釜的清洗過程中，可以按照以上取樣步驟描述進行取樣系統內部清洗、吹掃。
